Крестовины карданного вала CS20. Полный обзор

Компания CS20 производит усиленные крестовины карданного вала для автомобилей ВАЗ. Крестовины CS20 производятся на высокоточном оборудовании, в полном соответствии с заводскими требованиями и стандартами и отвечают всем требованиям безопасности.

Крестовины CS20 производятся на высокоточном оборудовании, в полном соответствии с заводскими требованиями и стандартами и отвечают всем требованиям безопасности.

Прочный стальной корпус


Корпус крестовин CS20 производится из малоуглеродистой легированной стали методом горячей штамповки. Сталь для корпуса крестовин цементируется на глубину не менее 0,15 мм и подвергается закалке и отпуску, что обеспечивает исключительную прочность корпуса. Крестовины CS20 способны выдерживать длительные нагрузки без деформации и разрушения.

Корпус крестовин CS20 производится из малоуглеродистой легированной стали методом горячей штамповки. Сталь для корпуса крестовин цементируется на глубину не менее 0,15 мм и подвергается закалке и отпуску, что обеспечивает исключительную прочность корпуса. Крестовины CS20 способны выдерживать длительные нагрузки без деформации и разрушения.

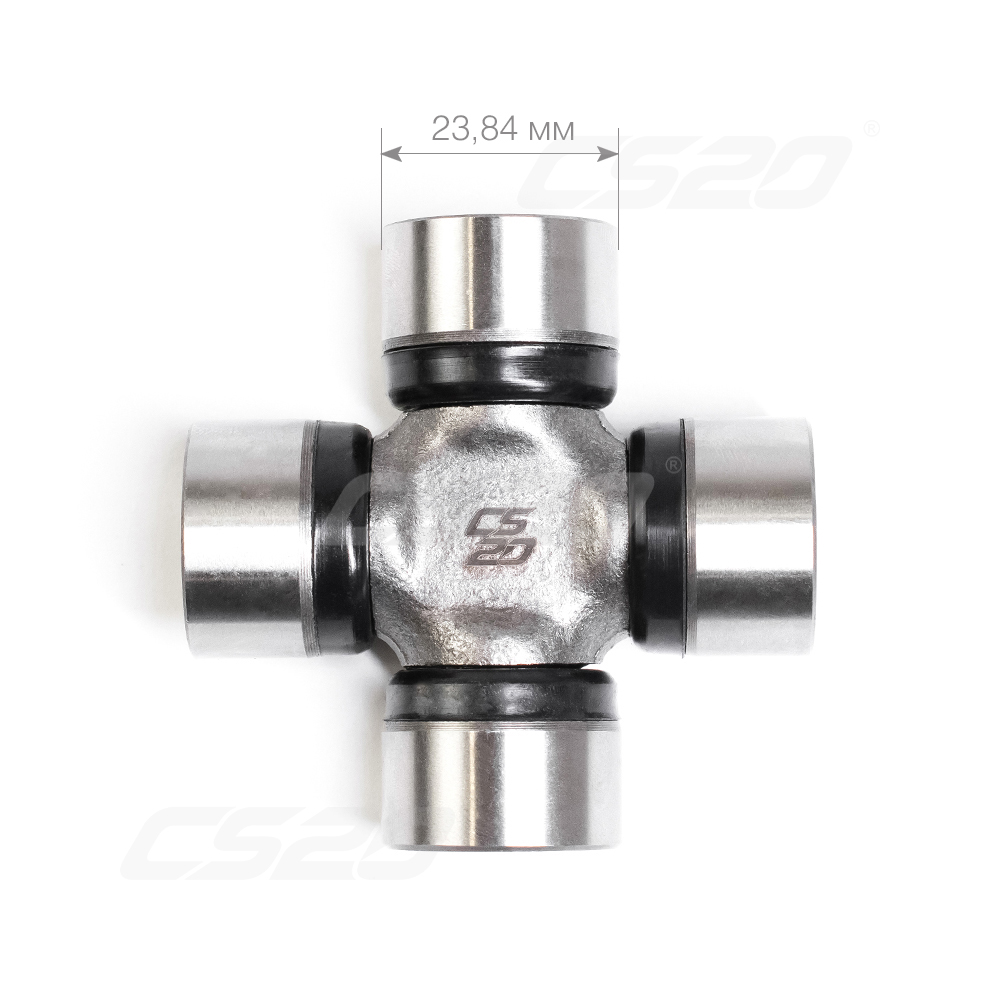

Увеличенный диаметр чашки


Диаметр чашки в усиленных крестовинах увеличен на 1 мм, в сравнении со стандартной чашкой. Увеличение диаметра чашки и добавление иголок в подшипник (23 вместо 22) позволило снизить нагрузку в подшипнике и увеличить его уплотнение. Усиленная крестовина обеспечивает подвижное соединение деталей и дает возможность лучше контролировать угол наклона между ними. Благодаря усиленной крестовине, отклонение элементов трансмиссии не превышает 20°

Диаметр чашки в усиленных крестовинах увеличен на 1 мм, в сравнении со стандартной чашкой. Увеличение диаметра чашки и добавление иголок в подшипник (23 вместо 22) позволило снизить нагрузку в подшипнике и увеличить его уплотнение. Усиленная крестовина обеспечивает подвижное соединение деталей и дает возможность лучше контролировать угол наклона между ними. Благодаря усиленной крестовине, отклонение элементов трансмиссии не превышает 20°

Для монтажа усиленной крестовины в карданный вал старого образца необходима замена вилки кардана на увеличенную.

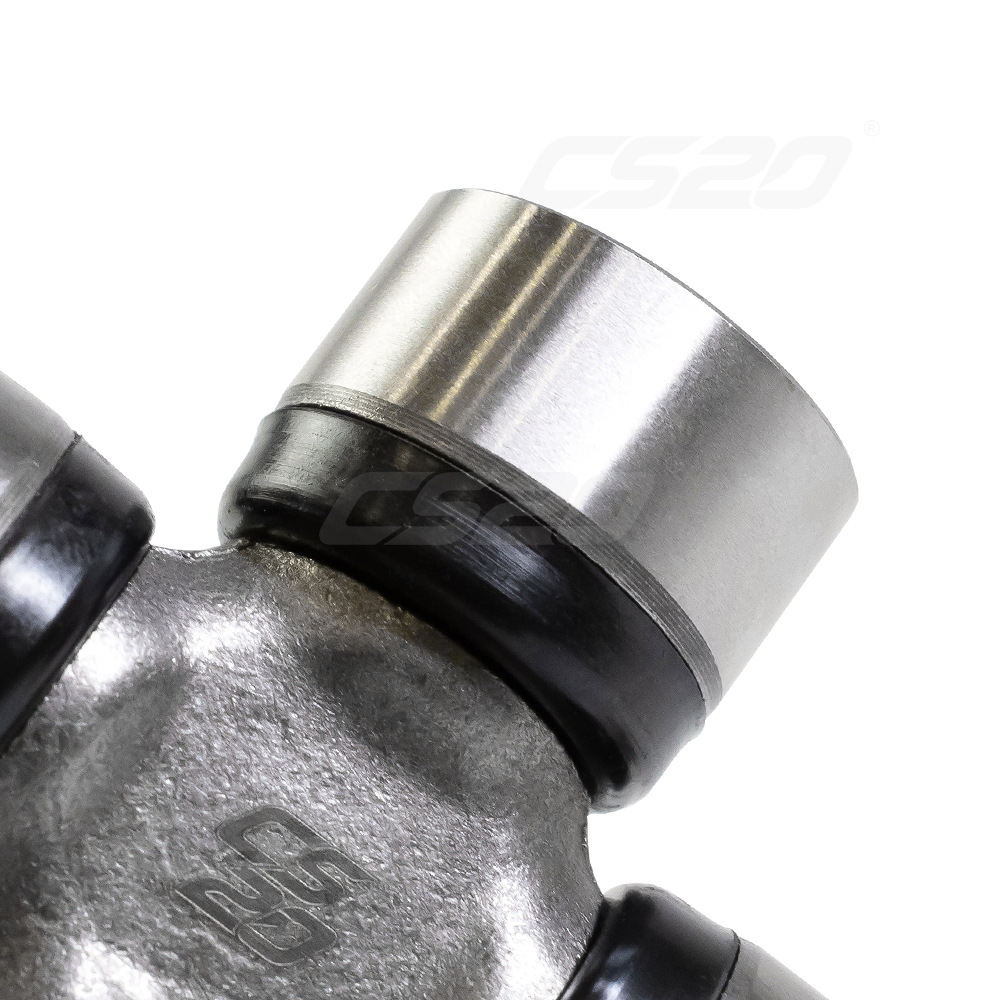

Дополнительные ребра жесткости


На чашках усиленных крестовин CS20 предусмотрены дополнительные ребра жесткости, что значительно увеличивает прочность крестовины и ее эксплуатационный ресурс. Усиленная крестовина эффективнее гасит колебания карданного вала и обеспечивает более плавную передачу крутящего момента двигателя на колеса автомобиля.

На чашках усиленных крестовин CS20 предусмотрены дополнительные ребра жесткости, что значительно увеличивает прочность крестовины и ее эксплуатационный ресурс. Усиленная крестовина эффективнее гасит колебания карданного вала и обеспечивает более плавную передачу крутящего момента двигателя на колеса автомобиля.

Надежные уплотнители


Манжеты крестовин CS20 производятся из многокомпонентного эластомера. Сохраняют эластичность и эксплуатационные свойства в температурном диапазоне от - 60° до +600°С. Уплотнительные манжеты не “усаживаются” и не рассыхаются со временем, предотвращая утечку смазки и попадание пыли и грязи внутрь крестовины.

Манжеты крестовин CS20 производятся из многокомпонентного эластомера. Сохраняют эластичность и эксплуатационные свойства в температурном диапазоне от - 60° до +600°С. Уплотнительные манжеты не “усаживаются” и не рассыхаются со временем, предотвращая утечку смазки и попадание пыли и грязи внутрь крестовины.

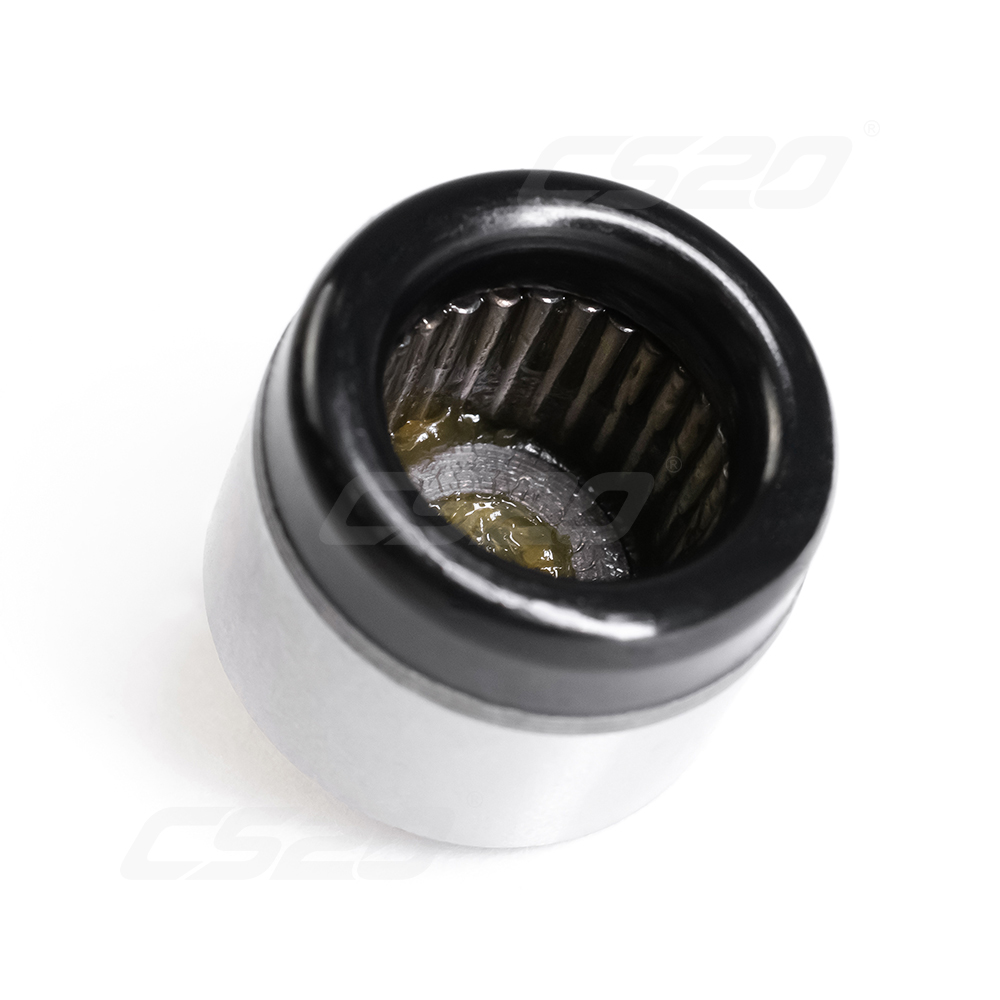

Закаленные шипы


Внутренние ребра (шипы) в чашке крестовины проходят поверхностную электро-термическую закалку на глубину не менее 0,9 мм, что обеспечивает устойчивость к истиранию рабочей поверхности.

Внутренние ребра (шипы) в чашке крестовины проходят поверхностную электро-термическую закалку на глубину не менее 0,9 мм, что обеспечивает устойчивость к истиранию рабочей поверхности.

В крестовинах CS20 применяется качественная тугоплавкая смазка. Количества смазки в крестовине достаточно для установки и предотвращения возникновения режима “сухого износа”.

Количества смазки в крестовине достаточно для установки и предотвращения возникновения режима “сухого износа”.

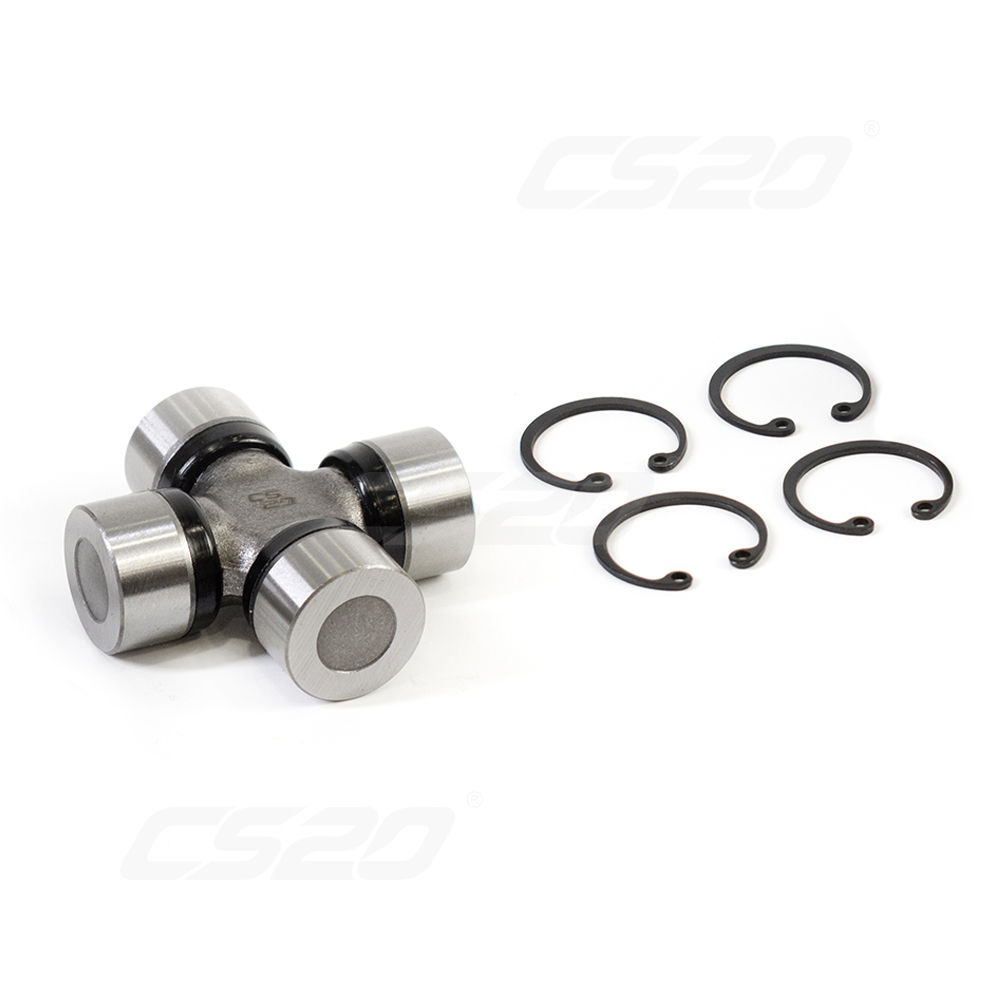

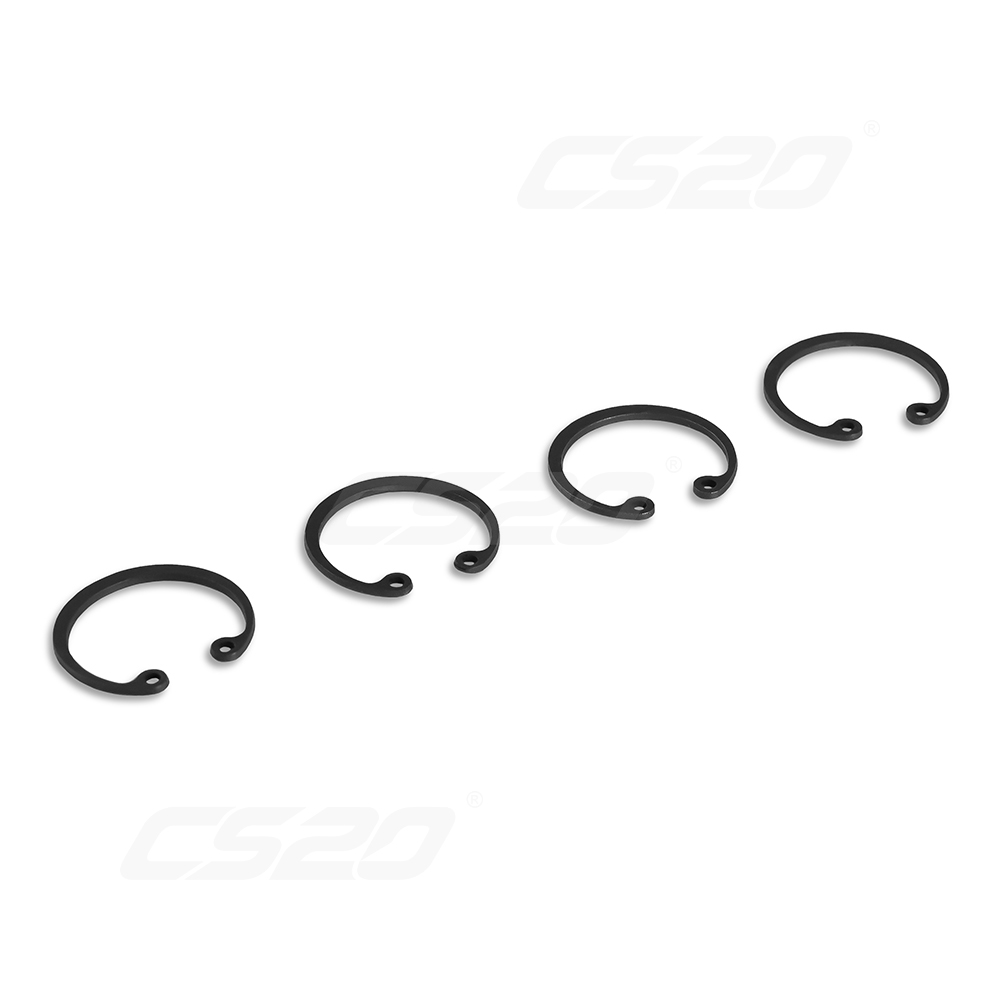

В комплекте с крестовиной поставляются стопорные кольца.

В комплекте с крестовиной поставляются стопорные кольца.

Технические характеристики:


  • Рабочий температурный диапазон от -60° до +600°С.
  • Прочность стали на разрыв (по металлу) не менее 5,5 т.
  • Рекомендуемый ресурс замены не менее 100 000 км.

Ассортимент:


Полный ассортимент деталей карданной передачи CS20 в нашем каталоге.
